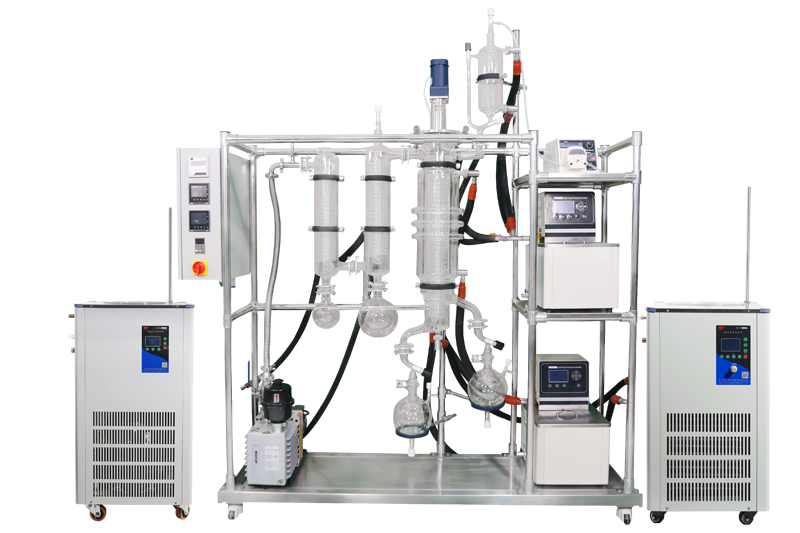

分子蒸馏系统

产品详情

产品参数

分子蒸馏系统介绍

　　分子蒸馏是一种在高真空下操作的蒸馏方法，这时蒸气分子的平均自由程大于蒸发表面与冷凝表面之间的距离，从而可利用料液中各组分蒸发速率的差异，对液体混合物进行分离。

　分子蒸馏的定义

　　在一定温度下，压力越低，气体分子的平均自由程越大。当蒸发空间的压力很低（10-2 ～10-4 mmHg），且使冷凝表面靠近蒸发表面，其间的垂直距离小于气体分子的平均自由程时，从蒸发表面汽化的蒸气分子，可以不与其他分子碰撞，直接到达冷凝表面而冷凝。

分子蒸馏的工作原理

分子蒸馏是一种特殊的液--液分离技术，它不同于传统蒸馏依靠沸点差分离原理，而是靠不同物质分子运动平均自由程的差别实现分离。

当液体混合物沿加热板流动并被加热，轻、重分子会逸出液面而进入气相，由于轻、重分子的自由程不同，因此，不同物质的分子从液面逸出后移动距离不同，若能恰当地设置一块冷凝板，则轻分子达到冷凝板被冷凝排出，而重分子达不到冷凝板沿混合液排出。这样，达到物质分离的目的。在沸腾的薄膜和冷凝面之间的压差是蒸汽流向的驱动力，对于微小的压力降就会引起蒸汽的流动。在1mbar下运行要求在沸腾面和冷凝面之间非常短的距离，基于这个原理制作的蒸馏器称为短程蒸馏器。短程蒸馏器（分子蒸馏）有一个内置冷凝器在加热面的对面，并使操作压力降到0.001mbar。

短程蒸馏器是一个工作在1~0.001mbar压力下热分离技术过程，它较低的沸腾温度，非常适合热敏性、高沸点物。其基本构成：带有加热夹套的圆柱型筒体，转子和内置冷凝器；在转子的固定架上精确装有刮膜器和防飞溅装置。内置冷凝器位于蒸发器的中心，转子在圆柱型筒体和冷凝器之间旋转。

短程蒸馏器由外加热的垂直圆筒体、位于它的中心冷凝器及在蒸馏器和冷凝器之间旋转的刮膜器组成。

蒸馏过程是：物料从蒸发器的顶部加入，经转子上的料液分布器将其连续均匀地分布在加热面上，随即刮膜器将料液刮成一层极薄、呈湍流状的液膜，并以螺旋状向下推进。在此过程中，从加热面上逸出的轻分子，经过短的路线和几乎未经碰撞就到内置冷凝器上冷凝成液，并沿冷凝器管流下，通过位于蒸发器底部的出料管排出；残液即重分子在加热区下的圆形通道中收集，再通过侧面的出料管中流出。

分子蒸馏的优点

1. 蒸馏温度低，分子蒸馏是在远低于沸点的温度下进行操作的，只要存在温度差就可以达到分离目的，这是分子蒸馏与常规蒸馏的本质区别。

2. 蒸馏真空度高，分子蒸馏装置其内部可以获得很高的真空度，通常分子蒸馏在很低的压强下进行操作，因此物料不易氧化受损。

3. 蒸馏液膜薄,传热效率高。

4. 物料受热时间短，受加热的液面与加冷凝面之间的距离小于轻分子的平均自由程，所以由液面逸出的轻分子几乎未经碰撞就达到冷凝面。因此，蒸馏物料受热时间短，在蒸馏温度下停留时间一般几秒至几十秒之间，减少了物料热分解的机会。

5. 分离程度更高，分子蒸馏能分离常规不易分开的物质

6. 没有沸腾鼓泡现象，分子蒸馏是液层表面上的自由蒸发，在低压力下进行，液体中无溶解的空气，因此在蒸馏过程中不能使整个液体沸腾，没有鼓泡现象。

7. 无毒、无害、无污染、无残留，可得到纯净安全的产物，且操作工艺简单，设备少。分子蒸馏技术能分离常规蒸馏不易分离的物质。

8. 分子蒸馏设备价格昂贵，分子蒸馏装置必须保证体系压力达到的高真空度，对材料密封要求较高，且蒸发面和冷凝面之间的距离要适中，设备加工难度大，造价高。

9. 产品耗能小，由于分子蒸馏整个分离过热损失少，且由于分子蒸馏装置独特的结构形式,内部压强极低,内部阻力远比常规蒸馏小,因而可大大节省能耗。

短程分子蒸馏器技术参数

A型（TypeA）

型号 Model	有效蒸发面积(M2) Effective evaporation area	冷凝面积(M2) Condensation area	蒸发器直径(mm) Barrel Inside diameter	恒压加料漏斗容积(L) Constant pressure feeding funnel volume	处理流量(KG/H) Processing flow	电机功率(W) Motor power	最大转速(RPM) Max Rotation speed
FMD-60(A)	0.05	0.1	60	1.5	0.1∽2.0	120	450
FMD-80(A)	0.1	0.15	80	1.5	0.3∽4.0	120	450
FMD-100(A)	0.15	0.2	100	1.5	0.5∽5.0	120	450
FMD-150(A)	0.25	0.4	150	1.5	1.0∽8.0	120	450
FMD-200(A)	0.35	0.5	190	1.5	1.5∽10.0	200	300
FMD-230(A)	0.5	0.65	220	1.5	2.0∽15.0	200	300

B 型（Type B）

型号 Model	有效蒸发面积(M2) Effective evaporation area	内冷凝面积(M2) Internal condensation area	外冷凝面积(M2) Outer condensing area	蒸发器直径(mm) Barrel Inside diameter	恒压加料漏斗容积(L) Constant pressure feeding funnel volume	处理流量 (KG/H) Processing flow	电机功率(W) Motor power	最大转速 (RPM) Max Rotation speed
FMD-60(B)	0.05	0.1	0.2	60	1.5	0.1∽2.0	120	450
FMD-80(B)	0.1	0.15	0.25	80	1.5	0.3∽4.0	120	450
FMD-100(B)	0.15	0.2	0.3	100	1.5	0.5∽5.0	120	450
FMD-150(B)	0.25	0.4	0.6	150	1.5	1.0∽8.0	120	450
FMD-200(B)	0.35	0.5	0.6	190	1.5	1.5∽10.0	200	300
FMD-230(B)	0.5	0.65	0.6	220	1.5	2.0∽15.0	200	300

产品参数

短程分子蒸馏器技术参数

A型（TypeA）

型号 Model	有效蒸发面积(M2) Effective evaporation area	冷凝面积(M2) Condensation area	蒸发器直径(mm) Barrel Inside diameter	恒压加料漏斗容积(L) Constant pressure feeding funnel volume	处理流量(KG/H) Processing flow	电机功率(W) Motor power	最大转速(RPM) Max Rotation speed
FMD-60(A)	0.05	0.1	60	1.5	0.1∽2.0	120	450
FMD-80(A)	0.1	0.15	80	1.5	0.3∽4.0	120	450
FMD-100(A)	0.15	0.2	100	1.5	0.5∽5.0	120	450
FMD-150(A)	0.25	0.4	150	1.5	1.0∽8.0	120	450
FMD-200(A)	0.35	0.5	190	1.5	1.5∽10.0	200	300
FMD-230(A)	0.5	0.65	220	1.5	2.0∽15.0	200	300

B 型（Type B）

型号 Model	有效蒸发面积(M2) Effective evaporation area	内冷凝面积(M2) Internal condensation area	外冷凝面积(M2) Outer condensing area	蒸发器直径(mm) Barrel Inside diameter	恒压加料漏斗容积(L) Constant pressure feeding funnel volume	处理流量 (KG/H) Processing flow	电机功率(W) Motor power	最大转速 (RPM) Max Rotation speed
FMD-60(B)	0.05	0.1	0.2	60	1.5	0.1∽2.0	120	450
FMD-80(B)	0.1	0.15	0.25	80	1.5	0.3∽4.0	120	450
FMD-100(B)	0.15	0.2	0.3	100	1.5	0.5∽5.0	120	450
FMD-150(B)	0.25	0.4	0.6	150	1.5	1.0∽8.0	120	450
FMD-200(B)	0.35	0.5	0.6	190	1.5	1.5∽10.0	200	300
FMD-230(B)	0.5	0.65	0.6	220	1.5	2.0∽15.0	200	300

产品型号

FMD

制造厂商

巩义市予华仪器有限责任公司

公司地址

巩义市英峪工业区
